XLD 11-9-71立式直聯型減速機

X係列立式9號擺線針輪減速機的配電機功率為11-22KW，其中11KW所對應的傳動比為71。擺線針輪減速機它與漸開線少齒差行星齒輪傳動一樣，同屬K-H-V型（也稱N型）行星齒輪傳動。擺線針輪傳動的主要特征是：行星齒輪廓位變幅外擺線的內側等距曲線，中心齒輪廓為圓形。

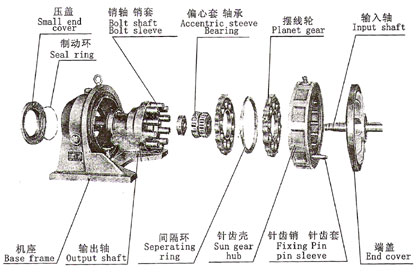

擺線針輪減速機，是應用行星傳動原理，采用擺線針輪齒合，設計*進，結構新穎的減速機構。這種減速機在很多情況下以代替兩級、三級普通圓柱齒輪減速機機圓柱蝸杆減速機，在冶金、礦山、石油、礦工、船舶、輕工、食品、紡織、印染、製藥、橡膠、塑料、起重運輸及軍（jun1）工等部門等到日益廣泛的應用。

目前，擺線針輪減速機所傳遞的為大功率為132KW，輸入軸為高轉速為1800r/min。
