XWED-53臥式雙極擺線減速機

 X係列53號規格的擺線減速機有立式、臥式、雙軸型、直聯型，其中XWED-53屬於雙級腳板式臥裝普通電動機直聯型，配電機功率為0.25-2.2KW。擺線針輪減速機允許使用在連續工作製的場合，同時允許正、反兩個方向運轉。部分型號擺線針輪減速機隻允許單方向旋轉。
輸入軸的轉速額定轉數為1500轉/分，在輸入功率大於18.5千瓦時建議采用960轉/分的6極電機配套使用。
臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時為大的水平傾斜角一般小於15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。
擺線針輪減速機的輸出軸不能受較大的軸向力和徑向力，在有較大軸向力和徑向力時須采取其他措施。

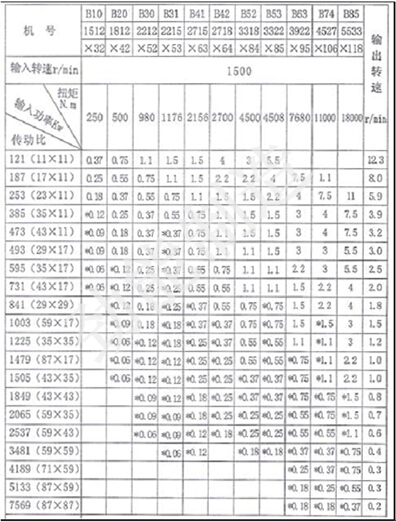

附雙極擺線針輪減速機的功率計傳動比表：
